Treppen, die Städte bewegen: Funktionsweise und Innovationen in der Welt der beweglichen Treppen.

Rolltreppen, auch bekannt als Fahrtreppen, sind mechanische Transporteinrichtungen, die dazu dienen, Menschen vertikal zu befördern. Besonders an Orten mit hohem Verkehrsaufkommen, wie U-Bahn-Stationen, Flughäfen, Einkaufszentren oder Bürogebäuden. Dank des mechanischen Antriebs in den Treppen ermöglichen sie ein bequemes Bewegen zwischen verschiedenen Ebenen von Gebäuden, ohne die Stufen aus eigener Kraft überwinden zu müssen, wie bei herkömmlichen, statischen Treppen.

Wann erschienen die ersten Rolltreppen?

Die Geschichte der Rolltreppen reicht bis ins späte 19. Jahrhundert zurück. Die ersten Prototypen mechanischer Treppen entstanden in den 1860er Jahren, waren jedoch recht primitiv. Jesse W. Reno war ein amerikanischer Ingenieur, der als Erfinder der ersten Rolltreppe bekannt wurde. Renos Erfindung stellte einen Durchbruch im Transport dar, besonders im Kontext der Stadtentwicklung und Infrastruktur.

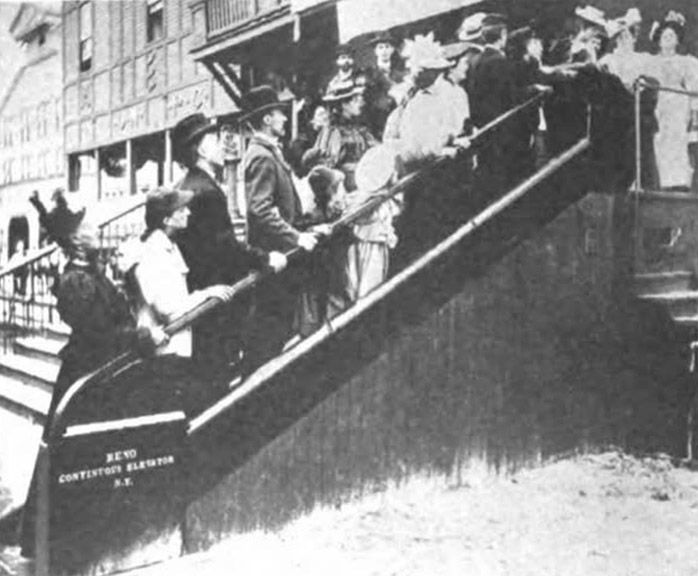

Zum ersten Mal wurden solche Treppen im öffentlichen Raum 1895 in Betrieb genommen. Dies geschah an der Station Old Iron Pier in Coney Island (New York). Reno erhielt ein Patent für sein Gerät, das zur Entwicklung moderner Rolltreppen beitrug. Sein Entwurf unterschied sich von heutigen Fahrtreppen, da es sich um einen Mechanismus basierend auf einer Rampe mit beweglichen Stufen handelte, bildete aber die Grundlage für spätere, fortschrittlichere Versionen.

Zusammenfassend war Jesse Reno ein wichtiger Pionier in der Geschichte der Transporttechnik, und seine Erfindung wurde zum Fundament für die Entwicklung von Rolltreppen, die heute einen unverzichtbaren Bestandteil moderner Städte darstellen. Obwohl Reno am häufigsten mit der Erfindung der ersten Rolltreppen in Verbindung gebracht wird, ist es erwähnenswert, dass auch andere Personen, wie z.B. Charles Seeberger, Einfluss auf die Verbesserung dieser Technologie und ihre Verbreitung im 20. Jahrhundert hatten. Er war ein Ingenieur und Erfinder, der mit der Firma "Otis Elevator Company" (heute bekannt als Teil von Otis Worldwide) zusammenarbeitete, die sich auf die Herstellung von Aufzügen und Rolltreppen spezialisiert hatte.

Entwicklung der Rolltreppen.

Anfang des 20. Jahrhunderts – erste Versuche und Anwendungen.

Die ersten Rolltreppensysteme waren relativ primitiv, gewannen aber schnell an Popularität an Orten wie Bahnhöfen, U-Bahn-Stationen und Einkaufszentren.

Nach dem Zweiten Weltkrieg – Massenproduktion.

Nach dem Zweiten Weltkrieg gab es eine bedeutende Entwicklung in der Technologie der Rolltreppenproduktion. Unternehmen wie Otis und Schindler begannen, immer fortschrittlichere Geräte zu produzieren, die effizienter, sicherer und günstiger waren. In den 1950er und 60er Jahren wurden Fahrtreppen Teil der Standardausstattung in Großstädten, besonders in neuen Gewerbebauten wie Einkaufszentren und Bürogebäuden. In den 1980er Jahren erschienen die ersten kurvenförmigen Rolltreppen.

Gegenwart – Innovationen und Technologien.

Im 21. Jahrhundert sind Rolltreppen hinsichtlich Design und Technologie vielfältiger geworden. Moderne Fahrtreppensysteme sind mit fortschrittlichen Sicherheitssystemen ausgestattet, wie Bewegungssensoren, die den Betrieb automatisch stoppen, wenn sie ein Hindernis erkennen. Zusätzlich wurden auch Modelle mit umweltfreundlichen Antriebssystemen eingeführt, die weniger Energie verbrauchen.

Konstruktion und Funktionsweise.

Rolltreppen bestehen aus mehreren Schlüsselelementen: Stufen, Tragkette, Motor und Antriebssystem. Die beweglichen Stufen bewegen sich in einer geschlossenen Schleife und transportieren Benutzer von einer Ebene zur anderen. Ihr Aufbau und Antriebsmechanismus sind präzise konzipiert, um Sicherheit und Effizienz im Betrieb zu gewährleisten. Der Antrieb von Rolltreppen ist in der Regel elektrisch. Der Elektromotor kann sich im unteren oder oberen Teil des Geräts befinden und treibt Zahnräder an, die die Bewegung auf die Hauptkette oder den Gurt übertragen. In den meisten Rolltreppen wird ein Kettensystem verwendet, das vom Motor angetrieben wird. Diese Kette bewegt die Stufen, die auf speziellen Rollen befestigt sind, nach oben oder unten. Zahnräder, die mit der Kette zusammenarbeiten, sind für die präzise Übertragung des Antriebs verantwortlich und sorgen für eine gleichmäßige Bewegung der Stufen.

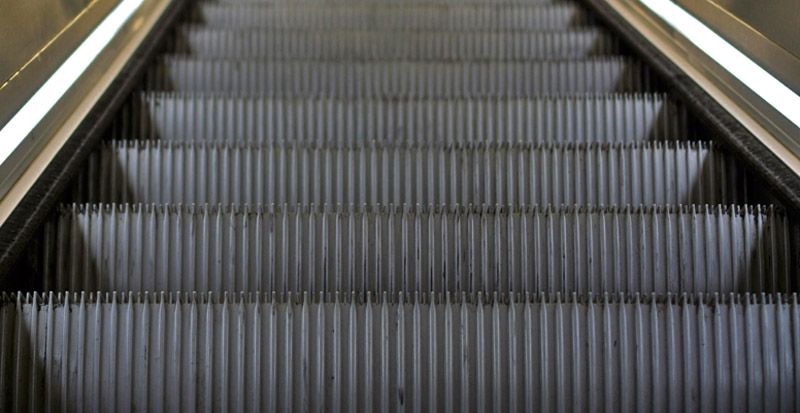

Die Treppenstufen sind auf Rollen gelagert, die sich auf Schienen bewegen. Die Gleise sind so konzipiert, dass sie Stabilität und Flüssigkeit der Stufenbewegung gewährleisten. Je nach Konstruktion der Treppen können die Schienen außerhalb oder innerhalb des Geräts angebracht sein. Die Funktionsweise des Systems basiert auf einem präzise geplanten Mechanismus, der es den Stufen ermöglicht, sich auf sichere und gleichmäßige Weise zu bewegen. In modernen Rolltreppen sind auch verschiedene Sicherheitsmechanismen installiert. Einer der wichtigsten ist das Hinderniserkennungssystem, das ein automatisches Anhalten der Treppe ermöglicht, wenn etwas den Bewegungspfad blockiert. Im Falle eines Stromausfalls sind die Treppen auch mit Bremsen ausgestattet, die das Gerät stoppen und seine weitere Bewegung verhindern. Durch diese Funktionen bieten Rolltreppen den Benutzern Sicherheit.

Rolltreppen sind auch mit fortschrittlichen Steuerungssystemen ausgestattet, die die Regulierung der Bewegungsgeschwindigkeit und das Anhalten des Geräts zu geeigneten Zeitpunkten ermöglichen. Moderne Steuerungssysteme erlauben auch die Fernüberwachung der Treppen, was eine schnellere Erkennung möglicher Defekte und die Durchführung von Diagnosen ermöglicht. Erwähnenswert ist, dass neben dem beliebten Kettenantrieb in einigen Konstruktionen auch Antriebsriemen verwendet werden, die ähnlich funktionieren, aber einen geringeren Geräuschpegel aufweisen und weniger Wartungsanforderungen haben. Obwohl selten, wird in einigen Rolltreppen auch ein hydraulischer Antrieb eingesetzt, jedoch dominieren heutzutage Elektromotoren den Markt aufgrund ihrer Effizienz und einfacheren Handhabung.

All diese Elemente müssen in vollkommener Harmonie zusammenarbeiten, damit Rolltreppen sicher und zuverlässig funktionieren können. Die präzise Synchronisation von Antrieb, Schienen, Getriebe und Sicherheitssystemen sorgt dafür, dass das Gerät in der Lage ist, Passagiere effizient und völlig sicher zu transportieren.

Nutzungssicherheit

Rolltreppen müssen eine Reihe von Normen und Vorschriften erfüllen, die ihre Sicherheit, Zuverlässigkeit und Funktionalität unter verschiedenen Betriebsbedingungen gewährleisten. Hier sind einige der wichtigsten Normen, die die Anforderungen an Rolltreppen regeln:

Norm EN 115 – Eine der wichtigsten Normen für Rolltreppen. Sie legt detaillierte Sicherheitsanforderungen fest, darunter:

- Benutzersicherheit – diese Norm betrifft alle Aspekte im Zusammenhang mit der Sicherheit der Passagiere, wie Schutzvorrichtungen gegen das Einziehen von Kleidung, Notfall-Stoppsysteme, Minimierung des Risikos von Stolpern und Stürzen.
- Konstruktionselemente – erfordert bestimmte Parameter bezüglich der Konstruktion von Stufen, Schienen, Antriebs- und Sicherheitsmechanismen.
- Steuerungssysteme – erfordert geeignete Lösungen im Bereich der Steuerung, einschließlich Schutz vor Überlastung und Fehlfunktionen der Systeme.
- Testmethoden – legt Tests fest, die durchgeführt werden müssen, um sicherzustellen, dass das Gerät die Anforderungen der Norm erfüllt.

Norm ISO 25745 – betrifft die Energieeffizienz von Rolltreppen und Fahrsteigen und legt Anforderungen im Zusammenhang mit ihrem Energieverbrauch unter verschiedenen Bedingungen fest. Sie legt auch Methoden zur Berechnung der Energieeffizienz fest und hilft bei der Entwicklung energiesparender Geräte.

Norm ISO 13849 – regelt die Anforderungen an Sicherheitssteuerungssysteme in Maschinen, einschließlich Rolltreppen. Dies gilt sowohl für elektronische als auch für mechanische Elemente und stellt sicher, dass Geräte für den Personentransport in Gebäuden sicher und zuverlässig funktionieren.

Norm IEC 60204-1 – regelt die Anforderungen an elektrische Komponenten des Antriebssystems von Rolltreppen, einschließlich Steuerungssystemen, elektrischen Installationen und anderen Komponenten, die den Sicherheitsvorschriften entsprechen müssen.

Norm EN 81-58 – regelt die Brandbeständigkeitstests für Rolltreppen. Sie legt Anforderungen an die für den Bau von Treppen verwendeten Materialien fest, die hitze- und feuerbeständig sein müssen, um im Falle eines Gebäudebrands Sicherheit zu gewährleisten.

Norm EN 81-20 – Dies ist eine detailliertere Norm, die sich auf Sicherheitsaspekte bezieht, insbesondere im Zusammenhang mit der Planung und dem Bau neuer Rolltreppen. Sie betrifft u.a. Anforderungen an den Raum um die Treppen, den Zugang zu den Geräten sowie die Art des Schutzes vor dem Risiko des Einziehens von Kleidung oder Schuhen.

Neben internationalen Normen können in jedem Land zusätzliche rechtliche Vorschriften und Normen gelten, die Anforderungen an Bau, Betrieb und Wartung von Rolltreppen festlegen. In Polen müssen Rolltreppen die Vorschriften in Rechtsakten im Zusammenhang mit öffentlichen Verkehrsmitteln, Gesundheits- und Lebensschutz sowie Umweltschutz erfüllen. Die Kontrolle der Betriebsbedingungen übernimmt das Amt für Technische Überwachung. Gemäß den Grundsätzen ist jeder Eigentümer verpflichtet, regelmäßige Wartung und Reparatur der Rolltreppen durchzuführen. Folglich muss auch ein Wartungstagebuch für das Gerät geführt werden.

Rolltreppen müssen auch die in EU-Richtlinien festgelegten Anforderungen erfüllen, wie beispielsweise:

Maschinenrichtlinie 2006/42/EG – Legt Grundsätze für Design, Produktion und Nutzung von Maschinen (einschließlich Rolltreppen) in EU-Ländern fest, um deren Sicherheit zu gewährleisten.

EMV-Richtlinie 2014/30/EU – Enthält Anforderungen zur elektromagnetischen Verträglichkeit und stellt sicher, dass elektrische Geräte, einschließlich Steuerungssystemen für Rolltreppen, andere elektronische Geräte nicht stören.

Die Einhaltung dieser Normen garantiert, dass Rolltreppen sicher und effizient funktionieren und ihre Benutzer vor Unfallrisiken geschützt sind. Diese Normen werden regelmäßig aktualisiert, um auf neue Technologien und sich ändernde Sicherheitsanforderungen zu reagieren.

Tests

Das Testen der Sicherheit von Rolltreppen ist ein mehrstufiger Prozess. Es umfasst sowohl mechanische als auch elektronische Prüfungen sowie Funktionstests. Ihr Ziel ist es, sicherzustellen, dass das Gerät bestimmte Normen erfüllt und für die Benutzer sicher ist. Hier sind die wichtigsten Aspekte der Sicherheitsprüfung von Rolltreppen:

Belastungstests: Rolltreppen müssen auf ihre Belastungsfähigkeit getestet werden. Es werden Tests durchgeführt, die die tägliche Nutzung simulieren, wie das Passieren einer großen Anzahl von Personen mit unterschiedlichem Gewicht. Diese Untersuchungen sollen prüfen, ob die Konstruktion großen Kräften standhält und ob Antriebsmechanismen und Gleise nicht beschädigt werden.

Notfall-Stopp-Tests: Jede Rolltreppe muss mit Notfall-Stoppsystemen ausgestattet sein, die bei Hindernissen auf dem Weg der Stufen reagieren. In den Tests werden verschiedene Szenarien simuliert, wie das Blockieren von Stufen oder plötzliches Bremsen. Es werden sowohl Mechanismen zur Hinderniserkennung (z.B. Sensoren) als auch die Wirksamkeit des Anhaltens der Treppen selbst getestet.

Tests der Sicherheitssysteme: Rolltreppen sind mit einer Reihe von Sensoren und Sicherheitssystemen ausgestattet, wie Systeme zur Erkennung übermäßiger Beschleunigung, Notabschaltung bei Überlastung sowie Überwachung der Bewegungsgeschwindigkeit der Stufen. Ihre Reaktionen auf ungewöhnliche Situationen werden getestet und es wird überprüft, ob sie das Gerät im Gefahrenfall ordnungsgemäß abschalten.

Bremstests: Die Bremsmechanismen, die die Treppen bei Stromausfall oder anderen Unregelmäßigkeiten anhalten, werden auf ihre Wirksamkeit getestet. Sie müssen so funktionieren, dass sie die Treppen sicher in angemessener Zeit anhalten, um keine Gefahr für die Passagiere darzustellen.

Tests des Antriebsmechanismus: Diese werden von der Maschinenbautechnik durchgeführt und es wird geprüft, wie lange Rolltreppen unter hoher Belastung funktionieren können, wie gut der Ketten- oder Riemenantriebsmechanismus funktioniert und wie bewegliche Elemente auf langfristigen Betrieb reagieren. Diese Tests umfassen auch die Überprüfung, ob der Antrieb keinen übermäßigen Lärm oder Vibrationen erzeugt.

Tests von Schienen und Stufen: Jedes Element der Treppe, einschließlich Schienen, Stufen und Rollen, muss auf Sicherheit getestet werden. Es ist wichtig, dass die Stufen gut befestigt sind, die Gleise eben ausgerichtet sind und die Treppen selbst keine scharfen Kanten oder Hindernisse haben, die Verletzungen verursachen könnten.

Tests für Ergonomie und Benutzerkomfort: Rolltreppen müssen so konzipiert sein, dass sie den Benutzern Komfort und Sicherheit bieten. Es wird getestet, ob Passagiere sicher ein- und aussteigen können, ob sie ausreichend breit sind und ob kein Risiko besteht, versehentlich zu stürzen oder Kleidung oder Schuhe einzuziehen.

Langzeittests: Rolltreppen werden Langzeittests unterzogen, die ihre tägliche Nutzung über viele Jahre simulieren. Das Ziel dieser Tests ist es, zu überprüfen, wie sich die Treppen nach intensiver Nutzung verhalten, einschließlich ob Antriebsmechanismen, Sicherheitssysteme und Konstruktionselemente volle Funktionalität behalten.

Konformitätstests mit Normen: Jedes Rolltreppenmuster muss eine Reihe von Tests zur Übereinstimmung mit internationalen Sicherheitsnormen bestehen, wie ISO 25745 (bezüglich Energieeffizienz und Sicherheit von Rolltreppen), EN 115 (bezüglich Sicherheitsanforderungen für Rolltreppen und Fahrsteige) und anderen Vorschriften für Transportgeräte in öffentlichen Gebäuden.

Umwelttests: Rolltreppen werden auch unter verschiedenen Umweltbedingungen getestet, um sicherzustellen, dass sie bei verschiedenen Temperaturen, Luftfeuchtigkeit oder bei Vorhandensein von Verunreinigungen zuverlässig funktionieren. Diese Art von Tests zielt darauf ab, die Widerstandsfähigkeit des Geräts gegen wechselnde Betriebsbedingungen zu prüfen.

Der Testprozess für Rolltreppen ist also umfassend und stellt sicher, dass das Gerät sowohl technisch als auch in Bezug auf die Nutzung die Anforderungen erfüllt und die Sicherheit der Passagiere und Zuverlässigkeit im täglichen Betrieb garantiert.

Haben Rolltreppen immer einen geraden Stufenverlauf?

Man kann auf den Begriff "spiralförmige Rolltreppen" stoßen (vom engl. "spiral escalator"). Treppen in Form einer vollständigen Spirale existieren jedoch nicht, zumindest nicht als Implementierung im öffentlichen Raum. Es ist niemandem gelungen, diese Art von Konstruktion zu schaffen und damit viele technische Probleme zu lösen. Es gibt jedoch Treppen mit kurvenförmigem Stufenverlauf. Ein Beispiel für eine solche Lösung kann man im Einkaufszentrum New World Daimaru in Shanghai sehen. Obwohl die Konstruktion auf den ersten Blick aus einiger Entfernung betrachtet einer Spirale ähnelt, handelt es sich um 6 unabhängige Geräte. Auf jeder nachfolgenden Etage muss man die Treppe verlassen und zum Anfang der nächsten gehen, die auf eine höhere Etage führt.

Sehen Sie sich Wendeltreppen in unserem Shop an

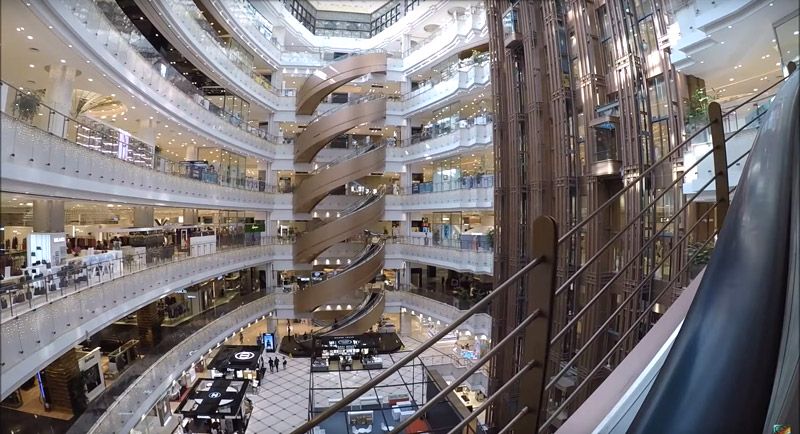

Die Treppen in New World Daimaru haben keine Balken oder Säulen, die die Konstruktion stützen, was den Eindruck erweckt, als würden die Treppen im Raum schweben. Aufgrund der strukturellen Integrität können solche Treppen nicht mehr als 6,6 Meter hoch sein, was eine vollständige Spirale unmöglich macht. Bei der Entwicklung dieser Art von Gerät müssen viele technische Probleme überwunden werden, die bei geraden Treppen nicht auftreten. Stellen Sie sich zwei Personen vor, die auf einer gekrümmten Bahn laufen - die Person auf der Außenseite muss eine größere Entfernung zurücklegen als die Person auf der Innenseite der Kurve. Kurvenförmige Rolltreppen haben das gleiche Problem: Die Innenseite der Stufe muss sich langsamer bewegen und eine kürzere Strecke zurücklegen als die Außenseite, während sie synchronisiert bleiben muss.

Die Ingenieure von Mitsubishi Electric (dem Hersteller des Treppensystems) verwendeten einen einzigartigen Rollenführungsmechanismus, der es den Stufen ermöglicht, die richtige Position zu halten, ohne zu kippen. Sie entwickelten fortschrittliche Materialien und Schmiersysteme, die Reibung und Verschleiß reduzieren. Flüssige Bewegung wird durch ein spezielles System von Führungsschienen und Ketten gewährleistet, das es den Stufen ermöglicht, sich ohne plötzliche Geschwindigkeitsänderungen zu bewegen.

Rolltreppen mit kurvenförmigem Verlauf debütierten 1985 im International Exhibition Center in Osaka. Seitdem bis heute sind etwas mehr als 40 Konstruktionen in anderen Teilen der Welt entstanden. Fast alle befinden sich in Asien, einige davon in den USA.

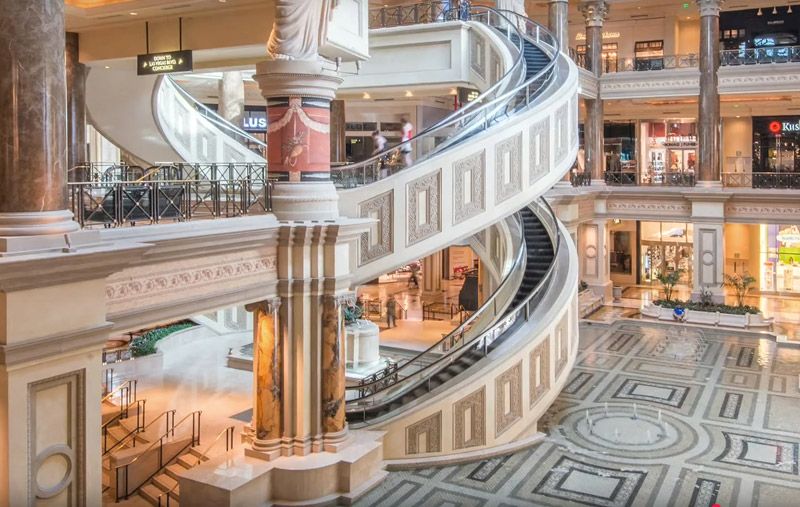

Treppen im Einkaufszentrum bei Ceasars Palace in Las Vegas.

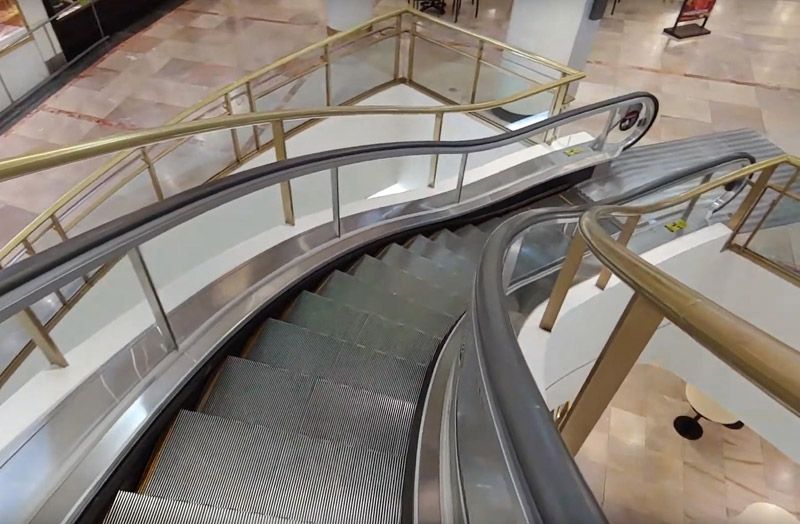

Treppen im Einkaufszentrum San Francisco Center.

Zusammenfassung:

Rolltreppen sind nicht nur praktische Transportgeräte, sondern auch Elemente moderner Architektur. Von der Erfindung der ersten mechanischen Treppen an schritt ihre Entwicklung schnell voran, und heute bilden sie einen integralen Bestandteil des Lebens in Städten auf der ganzen Welt. Obwohl Standardrolltreppen einen geraden Stufenverlauf haben, werden in besonderen Fällen auch kurvenförmige Rolltreppen eingesetzt, die eine technische Herausforderung darstellen, aber interessante visuelle und funktionale Effekte ermöglichen.

Zweifellos werden Rolltreppen ein Schlüsselelement moderner Stadtplanung und öffentlicher Verkehrsmittel bleiben. Sie gehören zu den wichtigsten Ingenieursneuerungen, die die Art der Fortbewegung in Städten revolutioniert haben. Durch verschiedene Typen und Anwendungen sind sie zu einem unverzichtbaren Element der Verkehrsinfrastruktur geworden. Seit ihrer Entstehung Ende des 19. Jahrhunderts haben Rolltreppen einen langen Weg zurückgelegt, und heute können wir ihre einzigartigen Konstruktionen auf der ganzen Welt bewundern. Sie sind nicht nur ein Element des Komforts, sondern auch ein Zeugnis der Entwicklung von Technologie und Ingenieurwesen im 21. Jahrhundert.
